731系通勤形交流電車


概説

▼ クリックで展開します
モハ735-117

モハ731-101〜121

中間電動車(M)。VVVFインバータ制御装置(N-CI731)、主変圧器(N-TM731)などの主回路機器すべてを搭載する。主電動機はN-MT731(230kW)。パンタグラフは101〜119は製造当初下枠交差式のN-PS721Bであったが、2004・05(平成16・17)年にシングルアーム式のN-PS785に換装、120・121は製造当初からN-PS785となっている。台車はN-DT731、冷房装置はN-AU731(30,000kcal/h)である。定員151(座席52)名。
写真は2・4位側を示す。手前のルーバー部分が雪切室で、2・3位側に設置、1・4位側には機器室が設置されている。

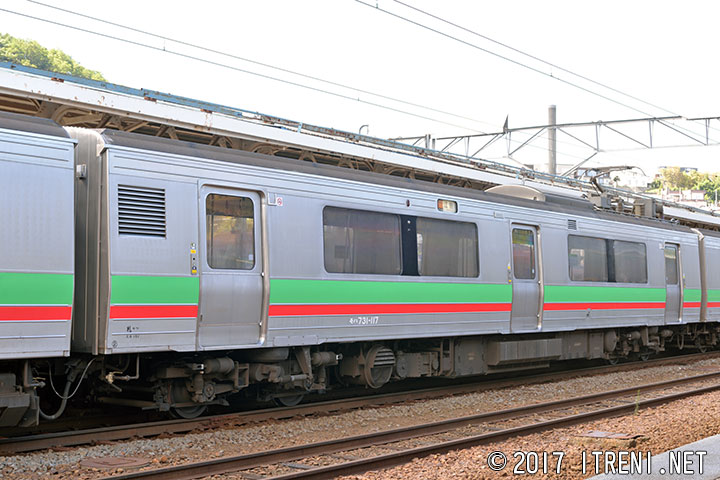

モハ731-117(札サウ)拡大画像を見る
1999.12新製
2017年9月1日 小樽駅にて

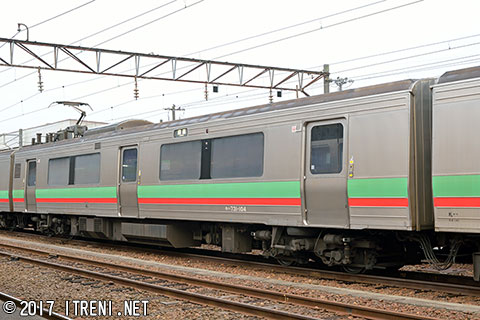

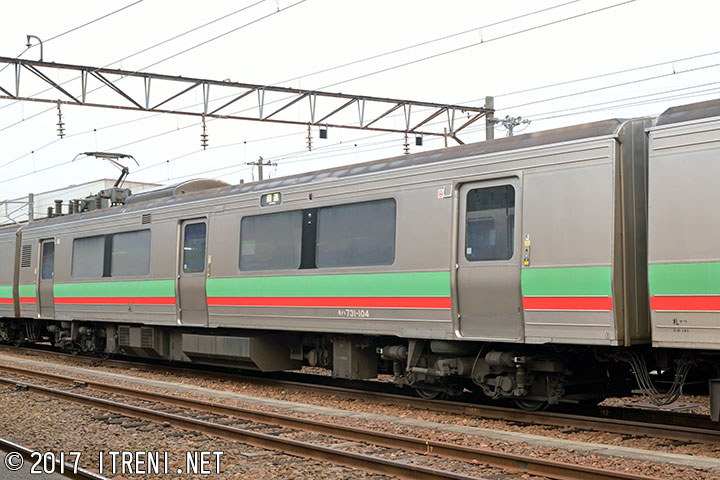

モハ735-104

1・3位側を示す。
モハ731-104(札サウ)拡大画像を見る
1996.12新製
2017年9月2日 岩見沢駅にて

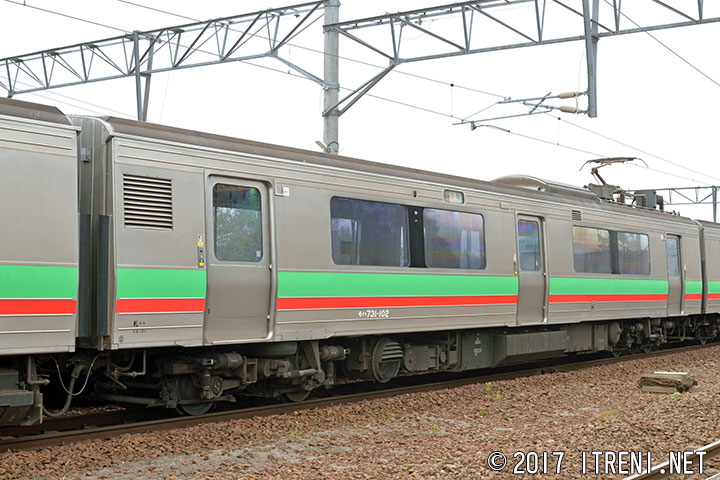

モハ735-104

機器取替車の2・4位側を示す。転落防止ホロも取付けられている。
モハ731-102(札サウ)拡大画像を見る
1996.12新製→2016.5機器取替
2017年9月2日 江別駅にて

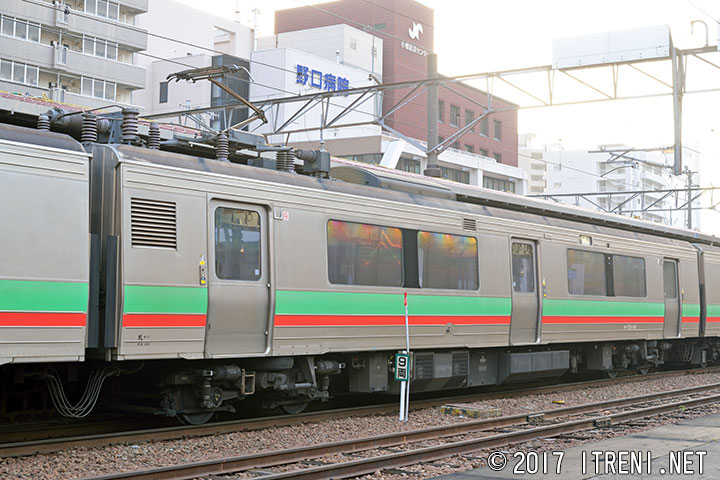

モハ735-114

機器取替車の3・1位側を示す。転落防止ホロも取付けられている。

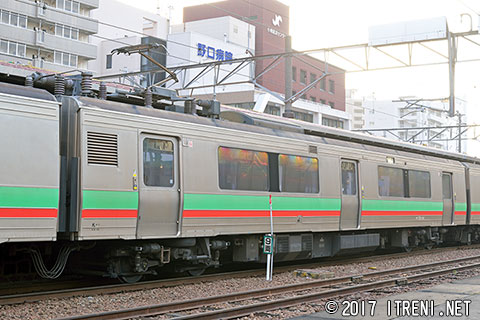

モハ731-114(札サウ)拡大画像を見る
1998.12新製→2017.3機器取替
2017年11月3日 小樽駅にて

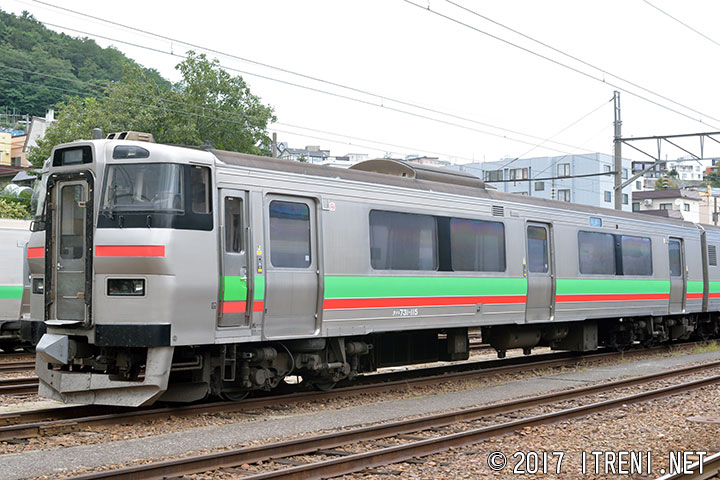

クハ731-115

クハ731-101〜119

滝川・苫小牧方の制御車(Tc1)で、2位側に便所が設置されている。台車はN-TR731。定員141(座席50)名。
クハ731-115(札サウ)拡大画像を見る
1999.12新製
2017年9月1日 小樽駅にて

クハ731-104

1・3位側を示す。

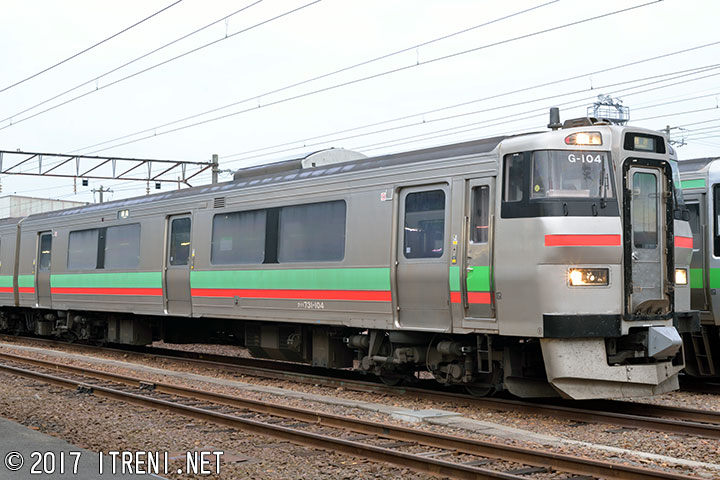

クハ731-104(札サウ)拡大画像を見る
1996.12新製
2017年9月2日 岩見沢駅にて

クハ731-115

クハ731-120・121

2006(平成18)年に増備されたG-120・121編成の制御車。この2両についてはバリアフリー対応として便所が車椅子対応の洋式便所に変更され、それに伴い後位側出入口が中央寄りに変更された。後位側の跳ね上げ式の座席は廃止され、定員は139名となった。

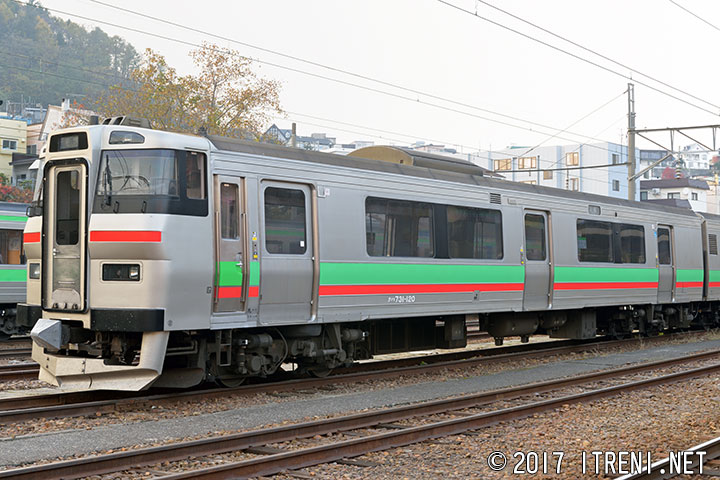

クハ731-120(札サウ)拡大画像を見る
2006.3新製
2017年11月2日 小樽駅にて

クハ731-217

クハ731-201〜219

小樽・北海道医療大学方の制御車(Tc2)で、SIV(NーAPS731A)とCPを搭載している。定員143(座席50)名。

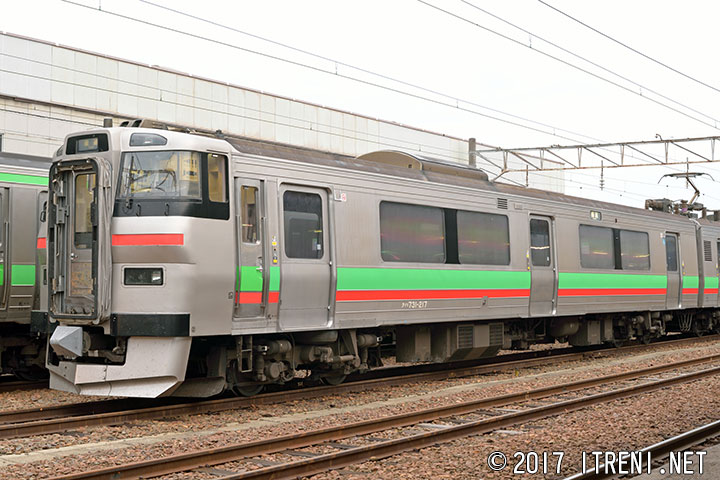

クハ731-217(札サウ)拡大画像を見る
1999.12新製
2017年9月2日 岩見沢駅にて

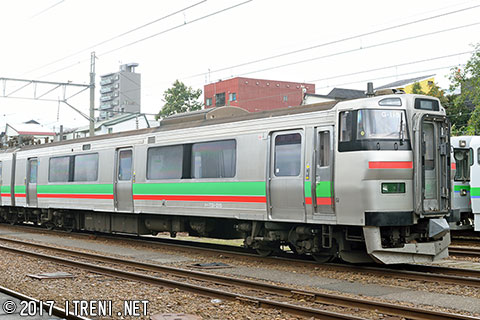

クハ731-215

1・3位側を示す。
クハ731-215(札サウ)拡大画像を見る
1999.12新製
2017年9月1日 小樽駅にて

クハ731-110車内

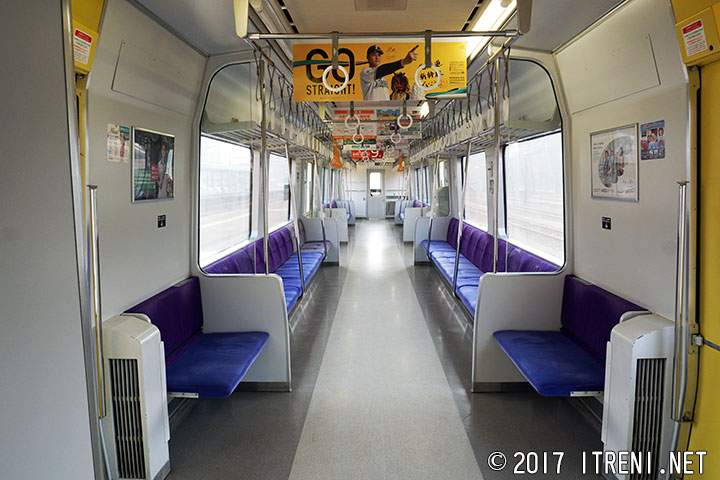

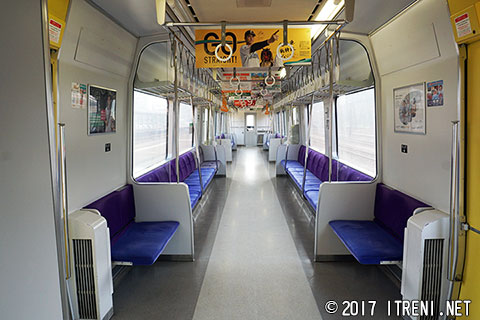

クハ731-110車内 拡大画像を見る

車端の側出入口横には跳ね上げ式の座席が設置されている。
2017年11月2日

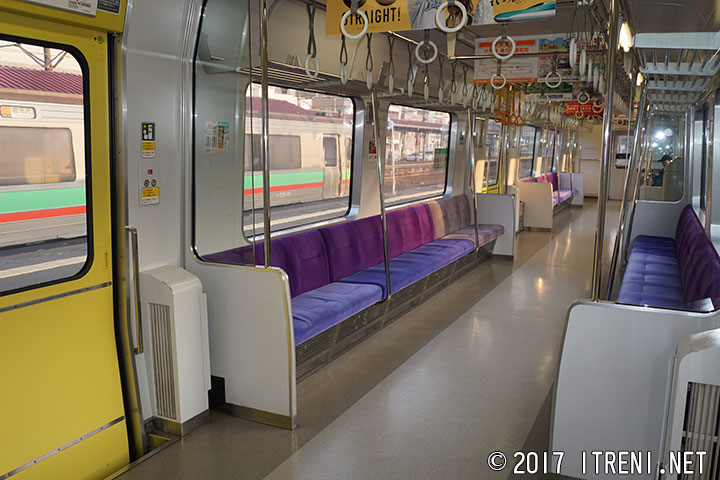

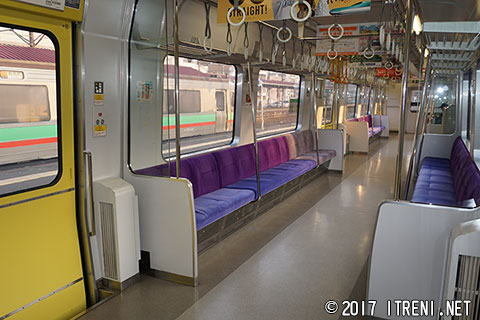

クハ731-121車内

クハ731-121車内 拡大画像を見る

2006(平成18)年に増備されたクハ731-120・121は便所の大型化による扉配置の変更により、後位側の跳ね上げ式の座席は廃止された。
2017年11月2日

クハ731-121便所

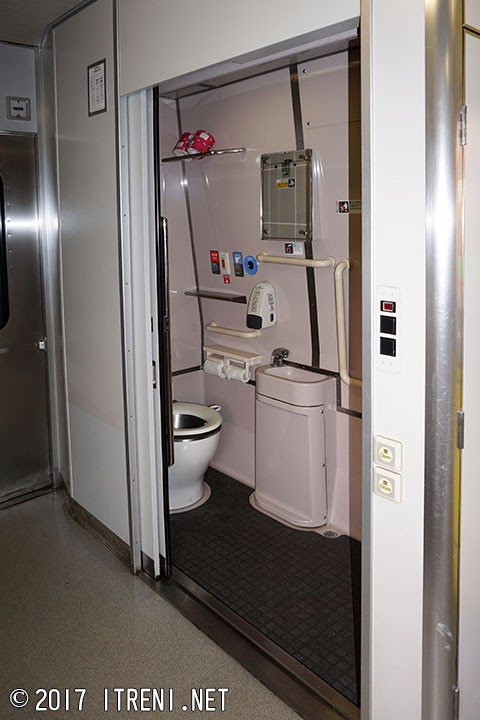

クハ731-121便所 拡大画像を見る

上述のとおり、クハ731-120・121の便所は車椅子対応の大型のものとなっている。
2017年11月2日
