E259系特急形直流電車


概説

 JR東日本の特急「成田エクスプレス(NEX)」に使用されていた253系特急形直流電車の置換用として、2009・10(平成21・22)年に新製されたのが本系列である。
 4M2Tの6両編成を基本とし、2編成を併結した12両編成での運転が可能である。
 車体は先頭部を高運転台としているが、カラーリングは253系と同様に白(ポーラホワイト)を基調として窓上を赤(ホリゾンタルカーマイン)、窓回りを黒色(コスミックブラック)としている。構体はアルミ合金中空押出型材を使用したダブルスキン構造で、主要寸法はE257系に準じているが、屋根高さは客室内に車内情報表示器を設置する関係上、105mm高くなった。また、車端部にはE257系と同様に緩衝ダンパが、車両間各台枠部には車体間ダンパが装備されている。側窓は253系に比べて上下が150mm拡大された。先頭車は分割・併合を容易に行えるよう、前面貫通式で電気連結器および自動解結装置が装備されている。

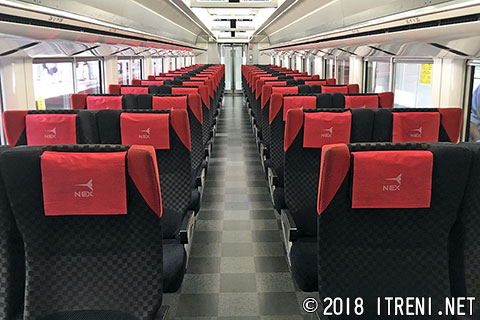

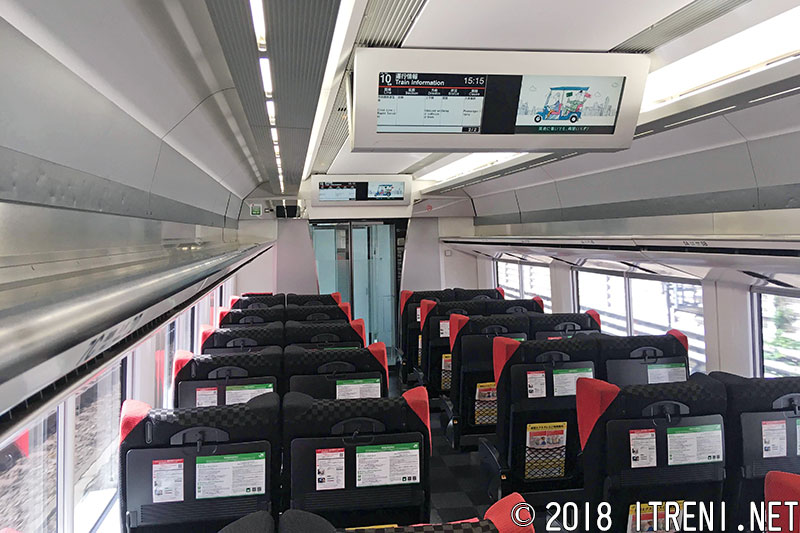

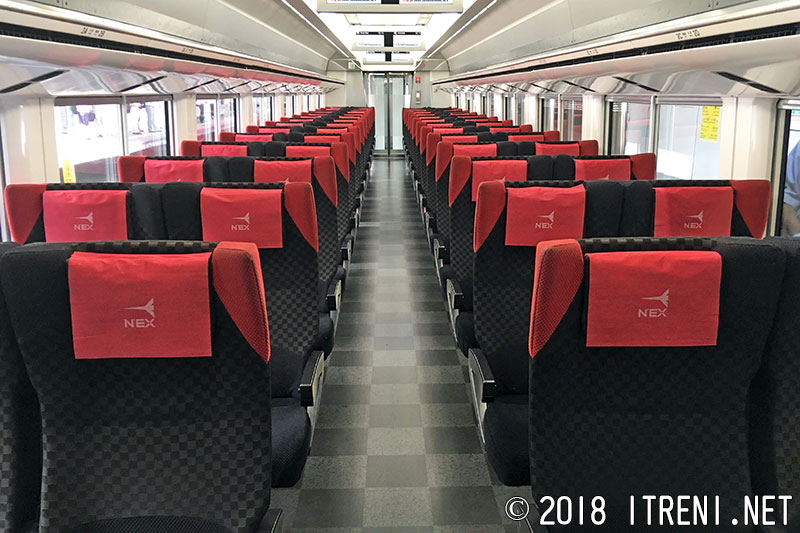

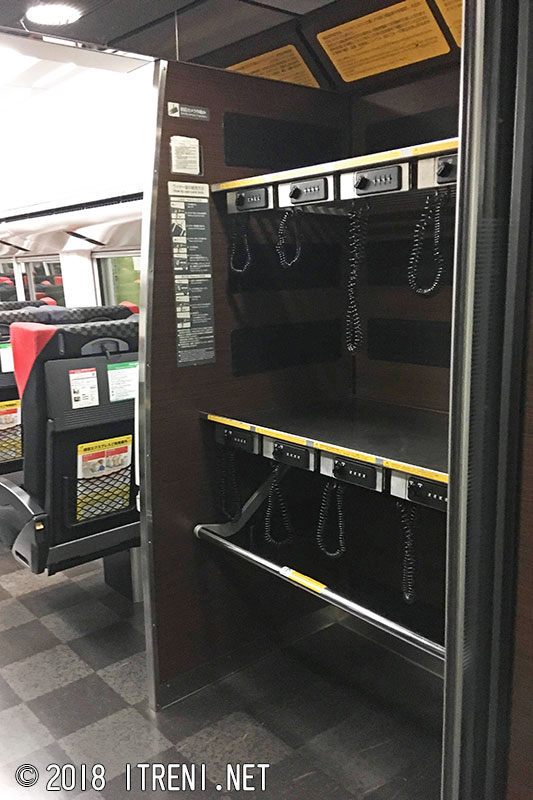

 客室内は天井にルーバーを全体にわたって通し、スピーカ、LEDダウンライトを埋め込んでいる。前述の車内情報表示器は17インチ液晶ディスプレイを2個組み合わせたものを各車4~6基取付け、4カ国語での表示に対応している。座席はグリーン車では本革を使用してシートピッチを1,160mmとし、普通車は市松模様のモケットでシートピッチ1,020mmとなっている。グリーン車、普通車ともに各座席にコンセントが設けられたほか、屋根上に設置されたAM/FMアンテナによりラジオ受信が可能で、さらに公衆無線LANサービスも提供されている。車端部にはダイヤルロック式の荷物置場が設置され、セキュリティ対策として天井には防犯カメラも取付けられている。また、普通車の出入台には跳ね上げ式の補助座席が2脚設置されている。
 制御方式はVVVFインバータ制御で、主電動機4台を4群とし(1C4M)、制御装置はSC90A(IGBT)である。E233系などのJR東日本の電車に共通するシステムである列車情報管理システム(TIMS)が採用され、運転台からの力行、ブレーキ等の指令が制御装置、ブレーキ装置などに伝送される。主電動機はE531系のMT75を吸気車体ダクトタイプとしたMT75Bとなっており、最高速度は130km/hである。台車はE257系と同様のDT77・TR262系となっている。
 鎌倉車両センターに配置され、2009(平成21)年10月1日から「成田エクスプレス」として運転を開始、2010(平成22)年6月までに253系を置換えた。2012(平成24)年からは臨時特急「マリンエクスプレス踊り子」としても運用されて伊豆急行の伊豆急下田まで乗入れているが、2014(平成26)年からは「成田エクスプレス」の延長運転により富士急行の河口湖まで乗り入れている。

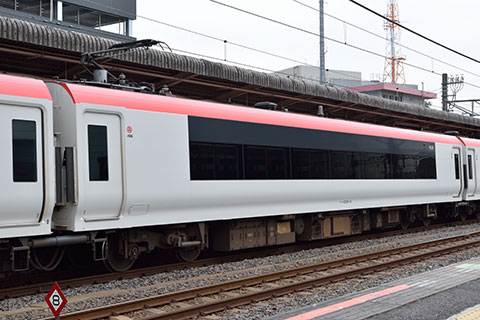

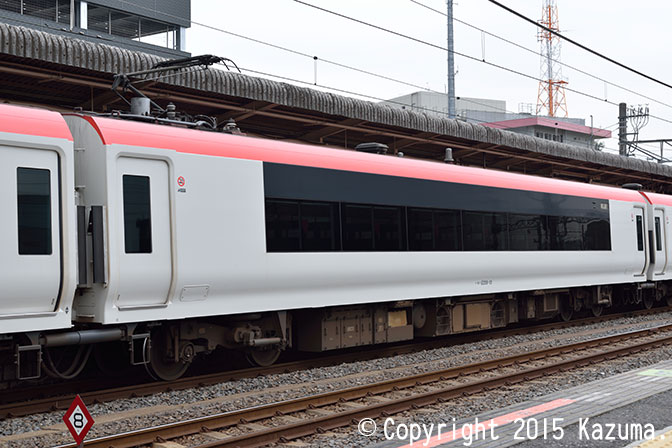

モハE259-13

モハE259-1~22

中間電動車(M)で、3号車に連結される。屋根上にシングルアーム式のパンタグラフ(PS33D)を搭載する。台車はDT77B。定員56名。
モハE259-13(横クラ)拡大画像を見る
平成22.3新製
2015年3月15日 成田駅にて

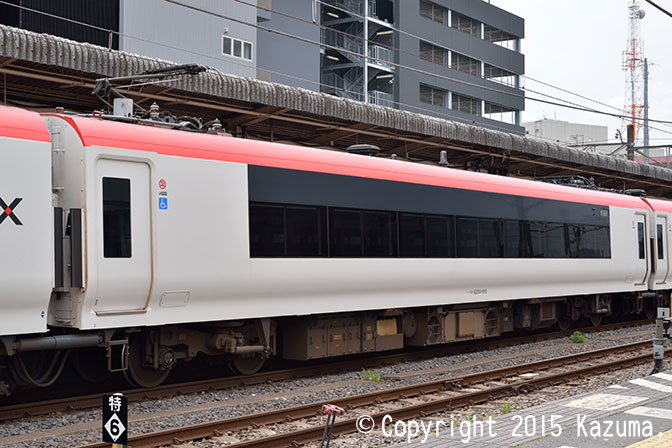

モハE259-510

モハE259-501~522

中間電動車(M)で、5号車に連結される。パンタグラフは2基搭載する。前位寄りの座席1列分は車椅子対応として1人掛けとなっており、定員54名。
モハE259-510(横クラ)拡大画像を見る
平成21.9新製
2015年4月29日 成田駅にて

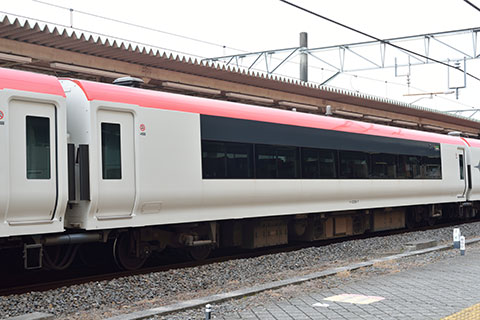

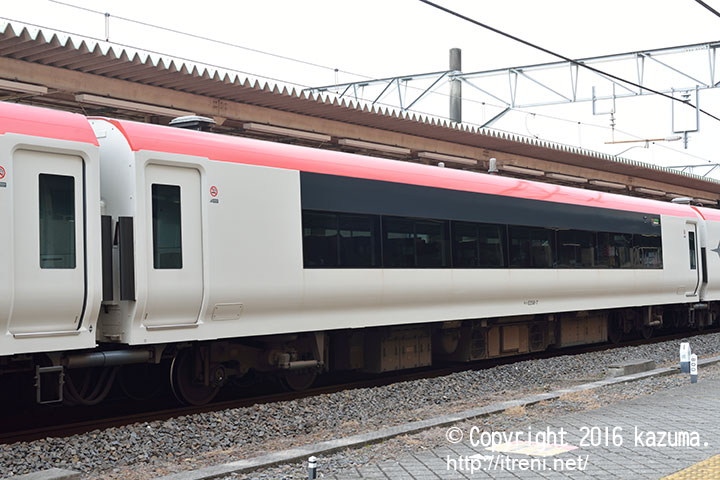

モハE258-7

モハE258-1~22

中間電動車(M')で、2号車に連結されてモハ259形0番代とユニットを組む。CPを搭載。定員56名。
モハE258-7(横クラ)拡大画像を見る
平成21.8新製
2016年2月6日 佐倉駅にて

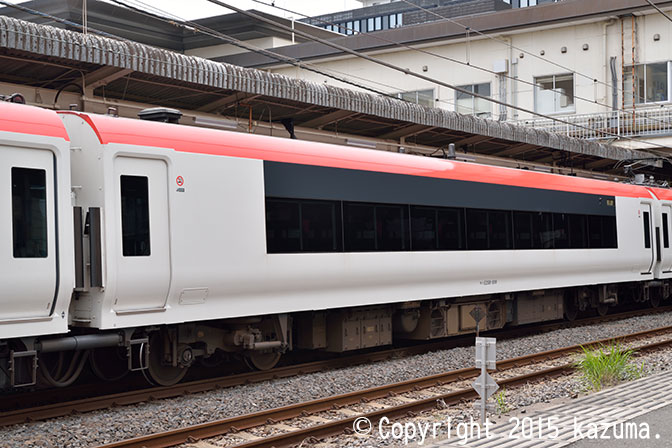

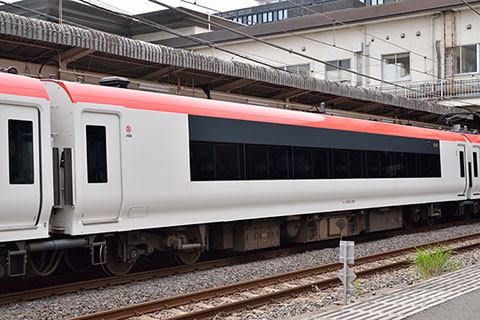

モハE258-509

モハE258-501~522

中間電動車(M')で、4号車に連結されてモハ259形500番代とユニットを組む。SIVおよびCPを搭載。定員56名。
モハE258-509(横クラ)拡大画像を見る
平成21.9新製
2015年4月29日 佐倉駅にて

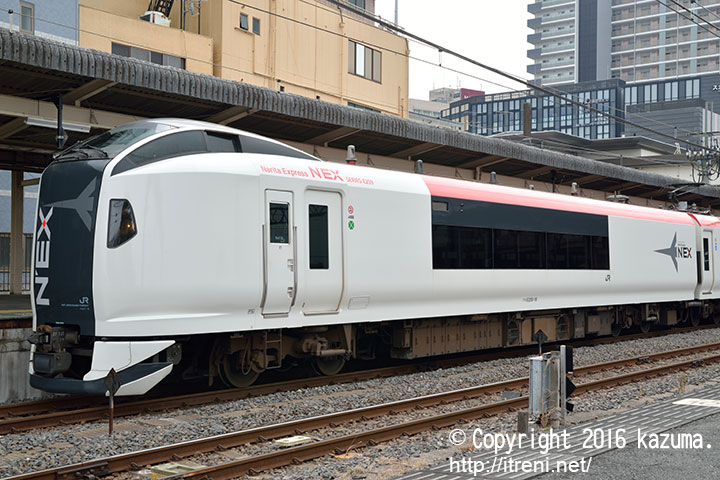

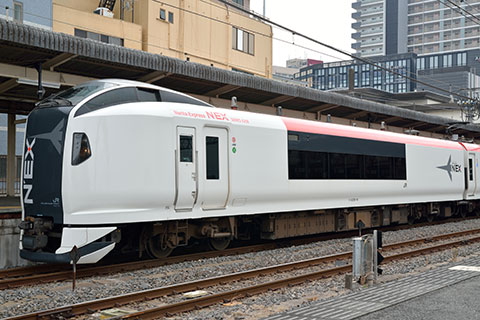

クロE259-16

クロE259-1~22

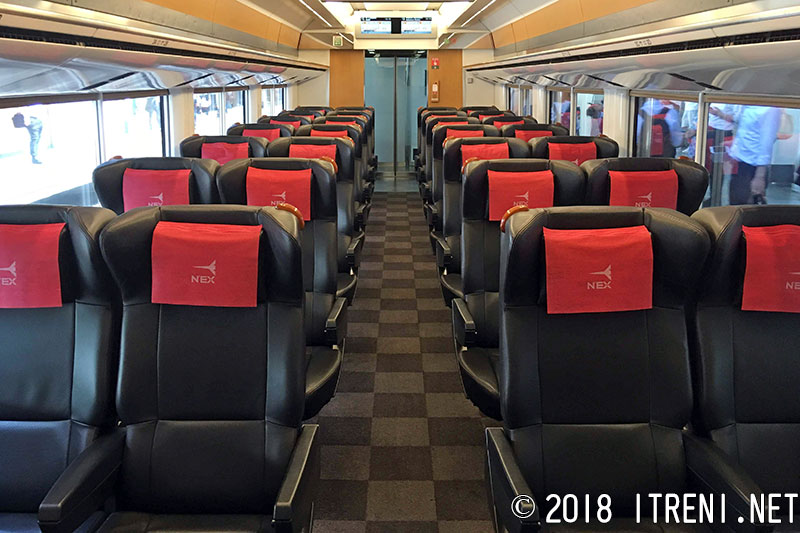

グリーン制御車(Tsc)で、6号車(成田空港方)に連結される。CPを搭載。台車はTR262(前位)、TR262A(後位)。定員28名で、3位側に多目的室と大形便所、小便所を、4位側に車販準備室および公衆電話を設置している。
クロE259-16(横クラ)拡大画像を見る
平成22.3新製
2016年2月6日 成田駅にて

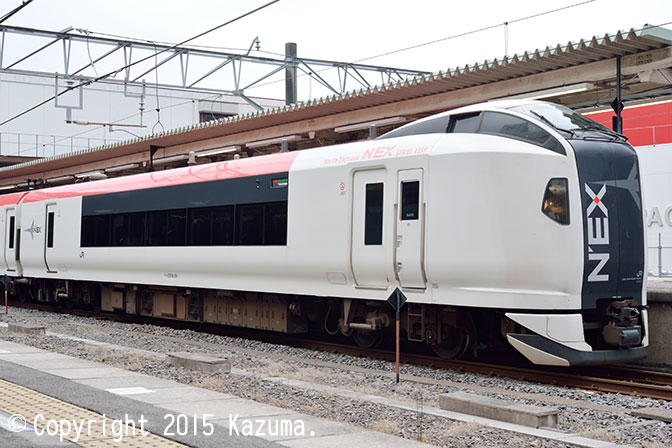

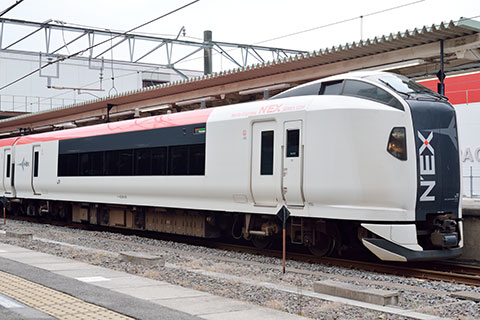

クハE258-20

クハE258-1~22

制御車(Tc')で、1号車(大船方)に連結される。台車はTR262(前位)、TR262A(後位)。定員40名で、3位側に小便所、洗面所を、4位側に便所を設置している。
クハE258-20(横クラ)拡大画像を見る
平成22.5新製
2015年3月15日 佐倉駅にて
